Фонокорректор Canor Audio PH 2. 10: ламповая схема и фирменные печатные платы

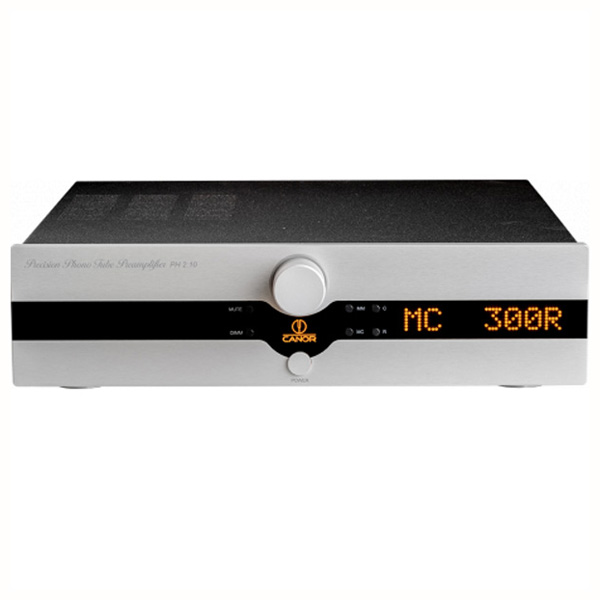

C первого взгляда предусилитель-корректор PH 2.10 словацкой фирмы Canor Audio нельзя причислить к ламповой технике: новинка собрана в закрытом металлическом корпусе с крупной сегментной индикацией на передней панели. Но, оказывается, внутри спрятана ламповая схема с минимальным количеством каскадов усиления и ламповым же питанием.
В этой схеме усилителя без общей обратной связи работают два маломощных триода 12AX7 (первый и второй каскады усиления) и пара двойных триодов 12AT7 (третий и четвертый каскады). Пассивный RIAA-корректор собран на конденсаторах из полистирола и полипропилена.
Печатные платы Canor выполнены по собственной технологии CMT (Canor PCB Milling Technology). Выфрезерованнные участки между проводниками и элементами схемы создают воздушную изоляцию.
Особое внимание уделено трансформатору питания. Для обесшумливания во всех смыслах его первичная и вторичная обмотки разделены экраном из медной фольги и получили вакуумную пропитку. Вдобавок трансформатор покрыт антивибрационным составом и помещен в экранирующий металлический бокс.
PH 2.10 работает с картриджами MC (для них применяется повышающий трансформатор Lundahl) и MM. С передней панели можно переключать тип картриджа и выбрать сочетание усиления, входных сопротивлений и емкостей.
Источник: stereo.ru
